Inspecciones del sistema de protección contra rayos (LPS)
Prueba completa del circuito | Todos los tipos de turbinas | Resultados en línea
Una plataforma para inspecciones de palas y pruebas LPS: visibilidad completa del circuito, localización precisa de fallos e informes instantáneos y procesables.
Inspección conforme a la norma IEC 62305 / IEC 61400-24.
Acerca de Inspecciones LPS
Las comprobaciones de los sistemas de protección contra rayos son fundamentales para la seguridad y el tiempo de actividad de las turbinas, ya que garantizan el cumplimiento normativo y un funcionamiento sin riesgos.
Nuestras principales ventajas e
SkyVisor ayuda a los operadores a verificar la continuidad y la integridad completas del sistema de protección contra rayos de las palas.
Un software para todas sus necesidades de inspección,
y generación de informes.
Todos los resultados de las inspecciones se visualizan en la plataforma SkyVisor.
Informe PDF compartible
Datos de resultados de Excel
Localización de fallos por cuchilla
LPS + Inspecciones de palas y torres
Descargar el informe
Informe LPS sobre el viento
Nuestros métodos de inspección LPS
Ofrecemos dos métodos totalmente conformes, dependiendo de sus necesidades.
Objetivo
Verificar la continuidad eléctrica y la calidad de las conexiones en todo el LPS. Esto garantiza que la corriente del rayo pueda fluir de forma segura desde la punta de la pala hasta el suelo sin resistencia excesiva ni pérdida de energía.
Método
Este método utiliza un dispositivo de medición de impedancia basado en contacto.
El dron establece un contacto controlado con el receptor y se realiza una medición de resistencia de cuatro hilos, utilizando una corriente de prueba de alrededor de 200 mA.
Esto permite una precisión del orden de miliohmios (mΩ) en la identificación de puntos de alta resistencia, uniones defectuosas o fallos de conexión sin necesidad de bloquear el rotor.
Las lecturas se registran automáticamente y se georreferencian dentro de la plataforma SkyVisor para su posterior análisis y generación de informes.
| Método de prueba | Propósito | Valores esperados | Resultado clave |
|---|---|---|---|
| Prueba de continuidad (medición de baja resistencia) | Verifique la conductividad eléctrica y detecte fallos en el circuito LPS. | 0–10 Ω (dependiendo de la longitud del cable, las uniones y la conexión a tierra). | Confirma que las conexiones sean correctas; identifica corrosión, juntas sueltas o circuitos abiertos. |
Propósito
Las pruebas de resistividad pueden fallar en caso de microfisuras o presencia de descargas eléctricas. Sin embargo, el rayo en sí, con su significativa diferencia de potencial (voltaje), «saltaría» tales descargas. Ahí es donde la prueba de alto voltaje resulta útil.
Método

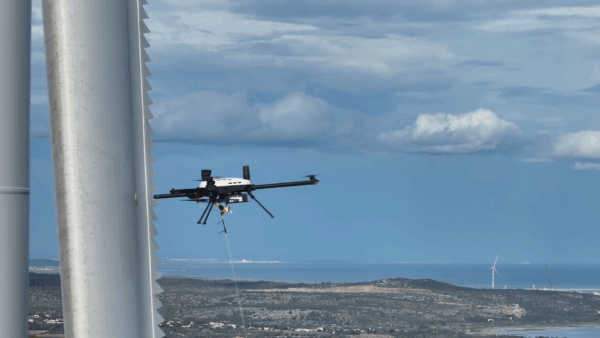

El dron, conectado a un generador de alta tensión certificado, sondea el receptor de rayos. La secuencia de prueba va de 0 kV a 15 kV hasta que el circuito pasa.
El dron mantiene una distancia de seguridad y utiliza un sistema de monitorización integrado para registrar el nivel de tensión al que se cierra el circuito o se rompe el aislamiento.
Las lecturas se registran automáticamente y se georreferencian dentro de la plataforma SkyVisor para su posterior análisis y generación de informes.
| Método de prueba | Propósito | Valores esperados | Resultado clave |
|---|---|---|---|
| Prueba HV (prueba de tensión de impulso) | Verifique la resistencia del aislamiento y la capacidad del sistema para soportar corrientes eléctricas provocadas por rayos. | Voltaje de hasta 15 kV, dependiendo del tipo y la configuración de la turbina. | Confirma la integridad del aislamiento y la capacidad de resistencia a los rayos; detecta averías o vías de fuga. |
Inspección mediante drones
Descargue nuestro informe « » (El futuro de la automatización industrial).

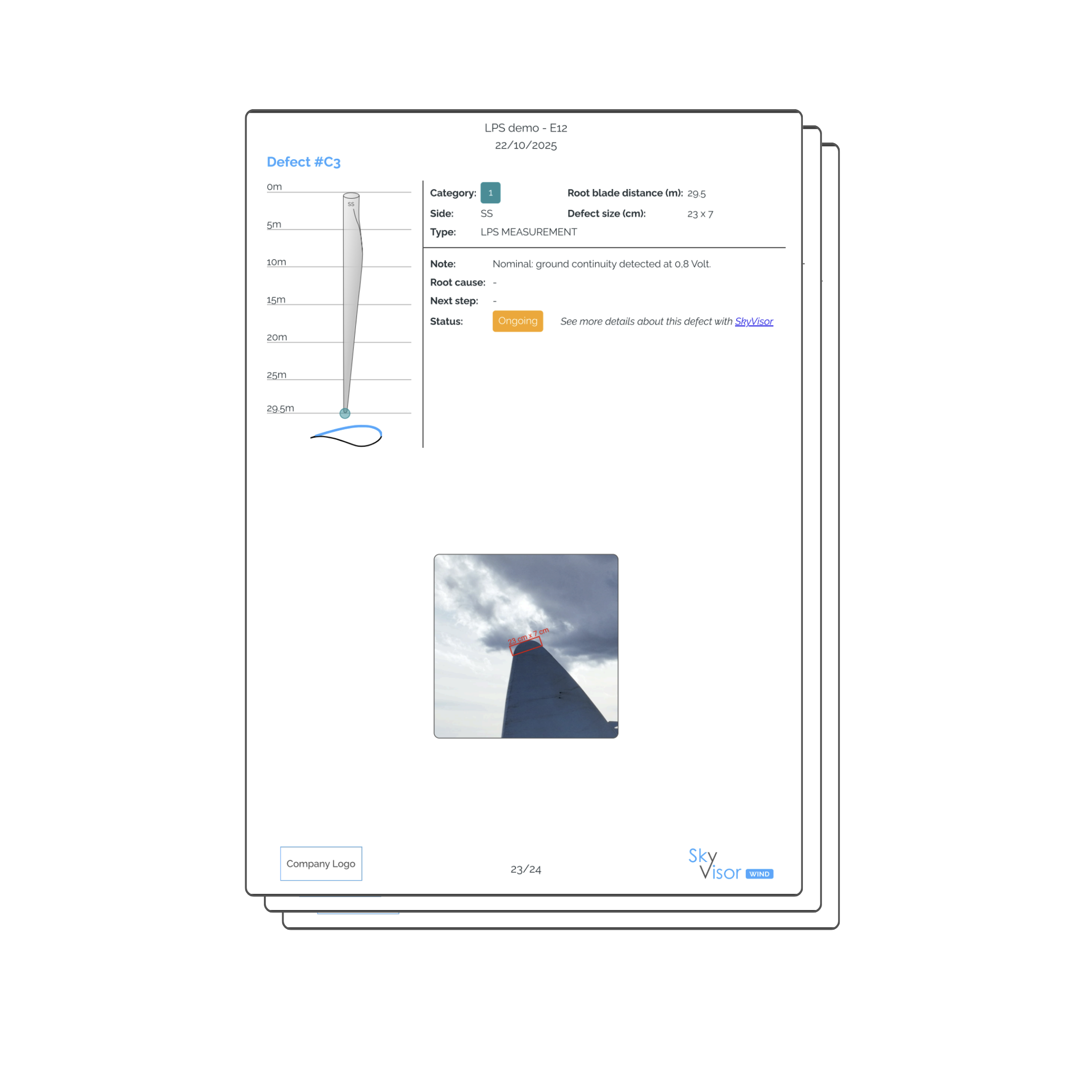

Vea una vista previa de un informe real de SkyVisor LPS y compruebe cómo ofrecemos visibilidad completa del circuito, localización de fallos y resultados normalizados en toda su flota.
- Informe PDF compartible
- Gráficos de continuidad e impedancia del circuito
- Localización de fallos por cuchilla
Galería del receptor
El valor medido de LPS siempre está vinculado a una confirmación visual del estado de salud del receptor.
Planifique sus inspecciones de cuchillas + LPS
Monitorización completa del estado de la turbina, desde las palas y la torre hasta el LPS, todo en una sola plataforma.
Pásate hoy mismo a la versión interna.
Combine las inspecciones de LPS y Blade en un proceso optimizado.
